PD3.1 來勢洶洶

USB-PD這個名詞在當下對我們來說已經不再陌生，全名 USB Power Delivery，其從2012年到2015年陸續發布了PD1.0，PD2.0，PD3.0，當時主要針對智能手機領域的快充應用，隨著電池容量的上升，與其他的快充協議一樣，如華為的Super charge，MOTO的Turbo charge，OPPO的VOOC charge，魅族的mCharge等等，市場份額陸續增長。

在2017年2月USB-IF組織發布了重要更新，可編程電源PPS(Programmable Power Supply)，旨在為當今的快速充電解決方案提供統一的規范。瞬間，PD快充在2017 年至 2018 年的旗艦手機的標配。PD以雙向快充，以及各種協議的兼容的特點使其迅速在其他領域快速推開，在移動電源、支付類設備、相機、平板電腦、筆記本電腦、顯示器、穿戴式設備等等都加持的快充。從2018年至今，又有越來越多。

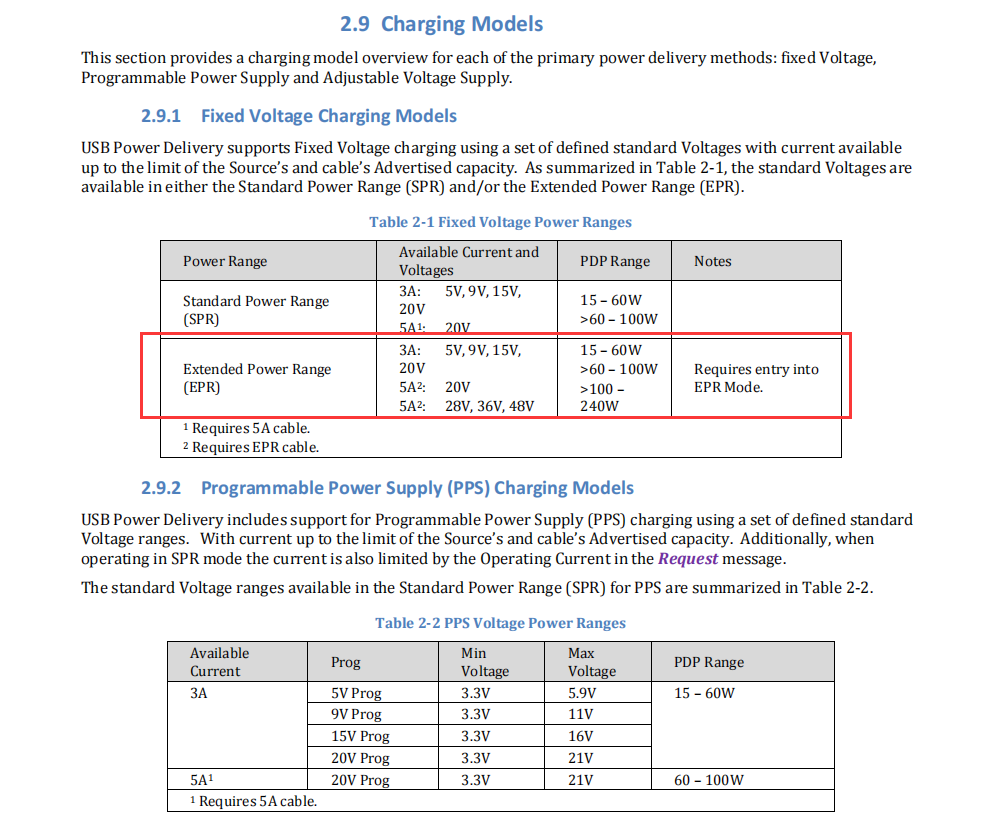

在2020年5月25號，USB-IF協會推出了USB Type-C線纜和接口標準v2.1版本，其中更新了有關供電能力的章節。USB PD3.1規范將原來的USB PD3.0內容歸到標準功率范圍（Standard Power Range，簡稱SPR）里面，最大功率保持100W不變；同時增加了擴展功率范圍（Extended Power Range，簡稱EPR），最大功率由100W擴展到240W。

根據USB-IF協會公布的資料顯示，在擴展功率范圍EPR中，新增了28V、36V和48V三種固定電壓檔和三種可調電壓檔（Adjustable Voltage Supply，簡稱AVS）。

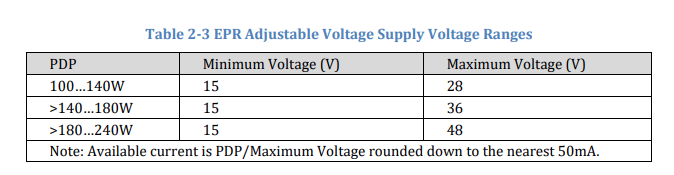

其中最大電流等級維持最大5A不變；100-140W功率是28V AVS，電壓范圍是15V-28V；大于140W到180W功率是36V AVS，電壓范圍是15V-36V；大于180W到240W是48V AVS，電壓范圍是15V-48V。

功率電感面臨的挑戰

PD的輸入/輸出電壓抬升到28V/36V/48V后，在PD電路中的Power部分，將發生很大的變化。從應用終端，需要支持更高的輸入/輸出電壓，除了電源拓?fù)渲械墓β使芤x用更高制成的工藝外，在功率電感的選型上，也發生了非常巨大的變化。我們先梳理一下電感耐壓是怎么一回事。

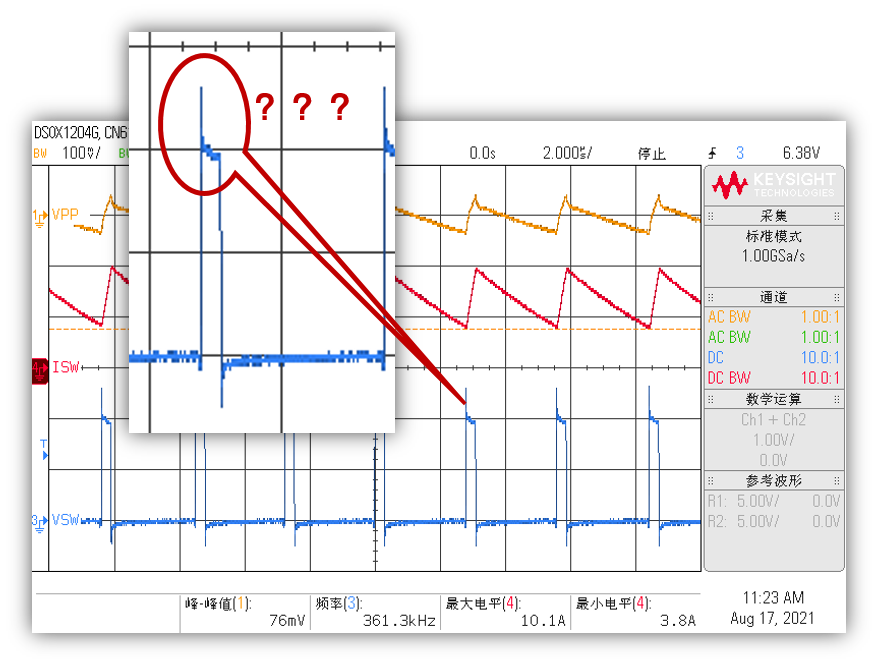

關于電路中，功率電感的電流，電壓波形，上一篇文章我們有詳細講述其工作原理，具體可參考：《電感，只看DCR，飽和電流嗎？》。但這都是理想中的工作波形，實際上，在真正的開關電源電路中，工作起來的電壓波形是這樣的。

在我們之前介紹開關電源原理時，理想的SW電壓波形應該是規整的方波，但為何在實際電路中，SW voltage waveform上升沿和下降沿會有一個尖峰呢，這個尖峰會有什么影響呢？

我們將一個周期的功率回路的寄生電路進行解析。

在主功率開關管Q1由斷開進入閉合時，Q1導通瞬間，正在導通Q2的VD突然被加上反向電壓，在瞬間會產生非常大的反向恢復電流，即，從SW到GND會產生很大的di/dt，通過寄生電感L2會產生很高的電壓幅值（也在SW節點沿邊電壓）。且，之后L1、L2與VD反向恢復時的等效電容C產生諧振，進而引發更高的電壓尖峰，且伴隨著振鈴現象。

從實際摘錄的波形看，尖峰電壓是開關導通時的電壓的大致1/4大小，如果功率回路的寄生不夠理想，尖峰電感會更高（在大功率PD的應用當中，基本上都是外置開關管，由于功率太大，所以寄生效應是不可避免的）。而此處距離的還只是Buck電路，在升壓Boost電路當中，SW的尖峰值會更高，升壓的原理是通過電感本身的儲能和輸入源相互疊加，使得輸出電壓抬升，在瞬間積壓的恢復電流會更大，di/dt也會更大。

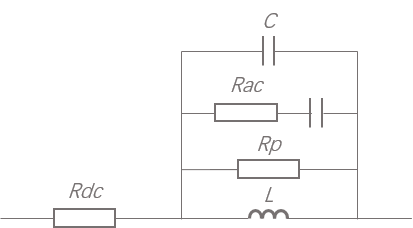

在SW出現這樣的尖峰脈沖電壓，對電感有哪些影響嗎？答案是有非常大的影響，在絕大多數便攜式消費類產品中，電壓都非常低，一般都小于等于24V，所以關于電感的工作電壓，絕大多數情況基本不需要關注，但當出現需要高壓輸入輸出的應用時，SW電壓被抬升，對電感的應用，這是非常關鍵的參數。那么高耐壓對電感有哪些影響，以下是電感的等效電路圖。

以上是電感的等效電路圖，在實際的應用當中，這些寄生電路中的Rp亦稱之為絕緣電阻，當輸入電壓通入電感的某一個電極，銅線與磁芯之間，當有超過極限絕緣電壓值的時候，將會擊穿Rp，使得電感電極一端與另一端發生短路，使得電路發生損壞。

針對PD3.1，需要28V，36V，48V的輸出時，不論是多節鋰電池串聯的應用，還是24V去升降壓的電源電路，在SW端的瞬間工作電壓是非常高的。

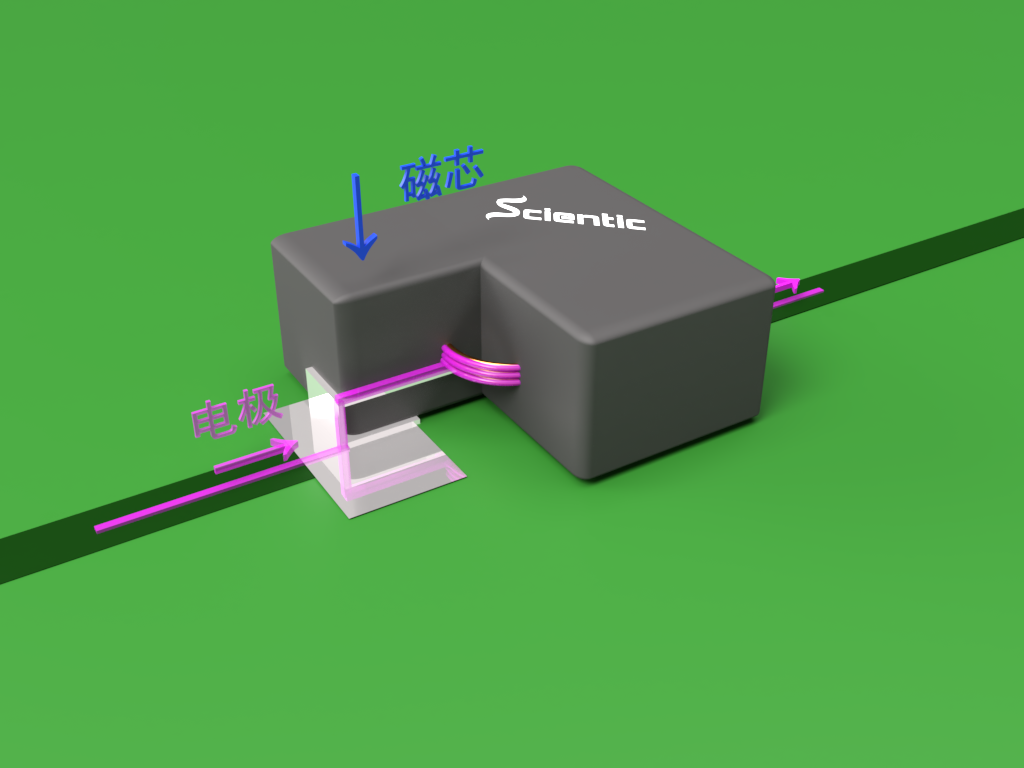

三體微超高工作耐壓的一體成型電感，支持非常高的工作電壓，絕大部分系列支持100V以上的絕緣耐壓（個別型號可以支持150V以上的耐壓特性），絕緣耐壓指的是內部銅線與外部磁芯之間的絕緣特性，如果在高工作電壓時，選用低絕緣耐壓的功率電感，電感一端的電極會直接穿過磁芯直接到達電感另一端的電極，使得電路發生損壞。

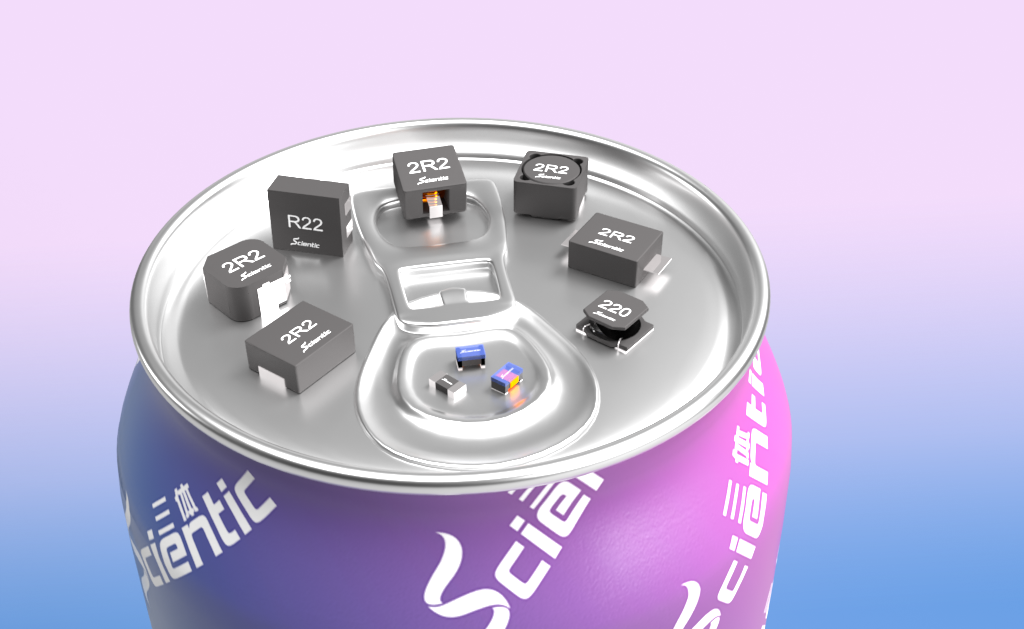

三體微，推薦SCHH1260 Series，大功率貼片電感，優化了ACR，采用低熱阻磁粉，優化效率，電感溫升，根據實際搭配的的電源拓?fù)洌x取2.2-22uh的感值。歡迎索取詳細資料。
