小米手環8 pro內置三體微功率電感。三體微針對智能手表，智能手環，可提供完整的解決方案。

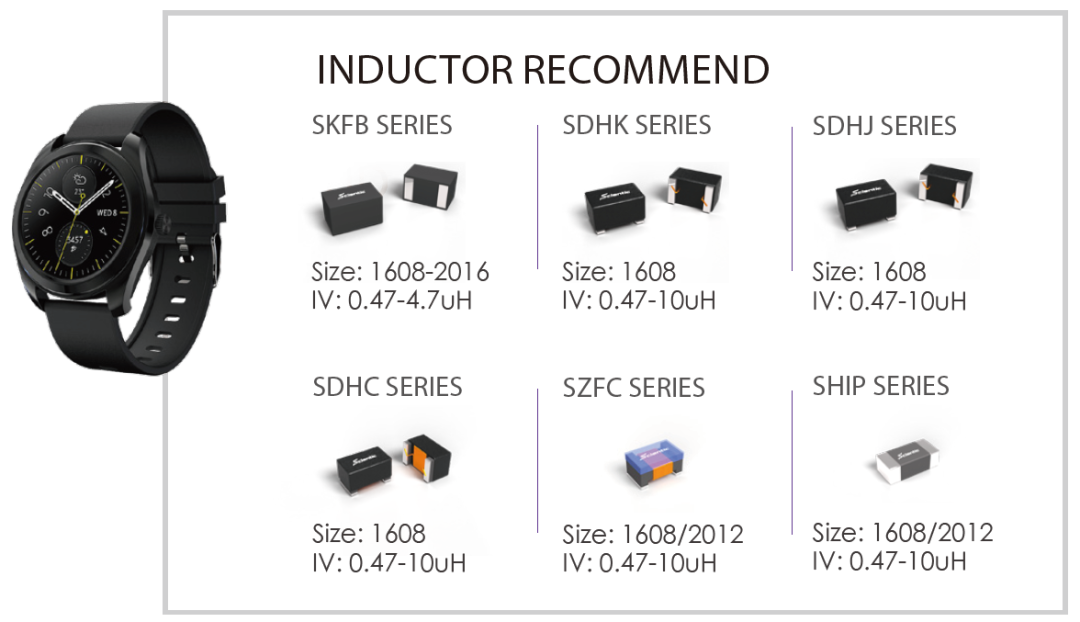

三體微SKFB Series， 支持小尺寸高功率密度，如2520，2016，2012，1412，1608等尺寸，其采用高密度磁粉作為實心中柱的結構，二次模壓成型，使成品具有更高的磁導率，從而達到更好的成品特性。具有低DCR/ACR，大飽和電流，高磁導率，磁力線緊密，由高密度磁粉模壓成型，對高效率，長續航，優化嘯叫有顯著表現。其中160808尺寸，國內首家實現感值4.7uh大批量生產。
三體微SDHK Series，支持小尺寸1608，全磁屏蔽精密繞線，降低noise，優化EMI干擾，低ACR，優化功耗，延長耳機續航時間，優化收發靈敏度的特點。
三體微SDHJ Series，支持小尺寸1608，全國首創全磁屏蔽精密繞線電感，降低noise，優化EMI干擾，優化功耗，延長耳機續航時間。
三體微SDHC Series，同樣是小尺寸1608，半磁屏蔽，對周?chē)档蚽oise，專門針對普通的精密繞線電感，noise優化處理的一個最優選擇。
在實際應用中，電感的工作電流波形如下：
以上是Buck電路中電感的工作狀態，右側第三行為實際的充放電波形，而這個波形由兩部分組成，第一部分是虛線部分的直流偏置，第二部分是實線部分的交流偏置，由兩部分函數相加而成。
這里想說明的就是電感實際工作的狀態，它是有直流和交流兩大部分，它的耗散功率的組成，也是由直流損耗與交流損耗疊加而成。直流損耗為Pdcr=Idcr2*DCR，交流損耗為Pacr=Iacr2*ACR。
在功率電感的規格書中可以查閱到DCR值，但ACR值卻相對被忽視，對于電感來說，由于趨膚效應，電感的阻抗會隨著頻率的上升而衰減。對電感來說，如右上角，在實際工作的時候電子的狀態，相對較低頻時，由更多的電子參與工作，而在高頻下，電子的數量就減少，而電子產品為了小型化，Power的開關頻率的趨勢會越來越高，固然對電感來說，交流阻抗非常重要，且會越來越重要。除了降低DCR，降低ACR，可有效的提高電路效率，延長產品待機時間。
