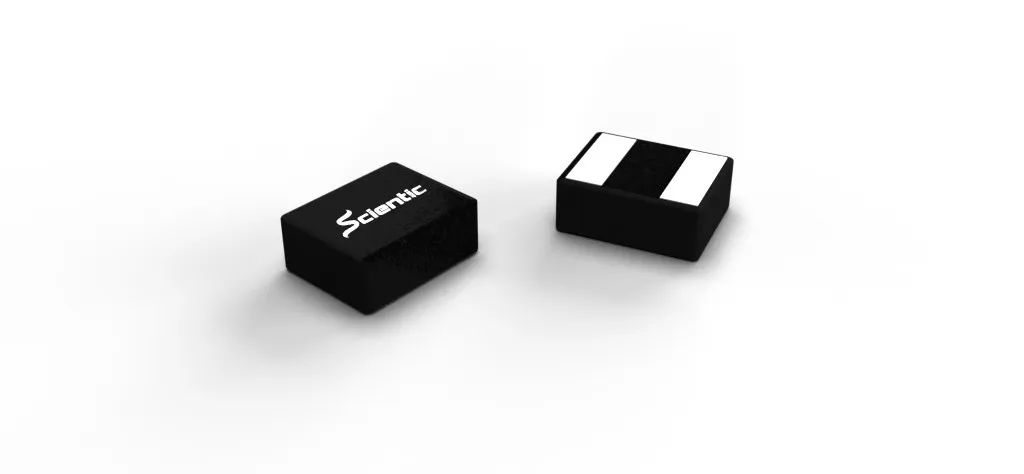

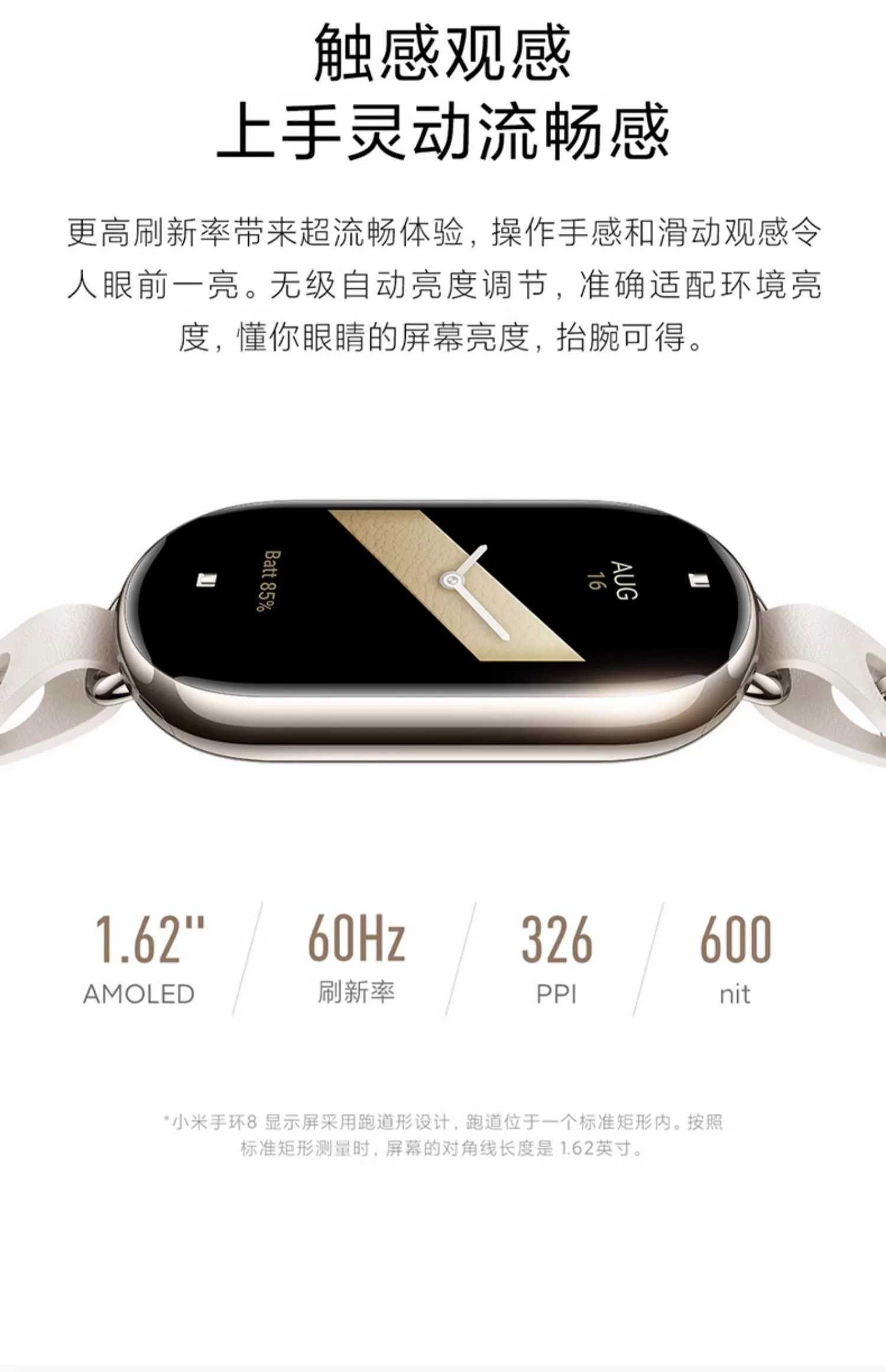

小米手環8內置三體微SKFB K-core小一體成型功率電感，SKFB Series 尺寸支持2520，2016，2012，1412，1608等。其中針對手環應用，集中在2016，2012，1412，1608等，個別應用位置需要超薄尺寸支持。
SKFB Series Mini Molding Power Inductor的產品特點為大飽和電流，超低阻抗，支持高速動態響應，低溫升，低功耗等。其采用高密度磁粉作為實心中柱的結構，二次模壓成型，使成品具有更高的磁導率，從而達到更好的成品特性。

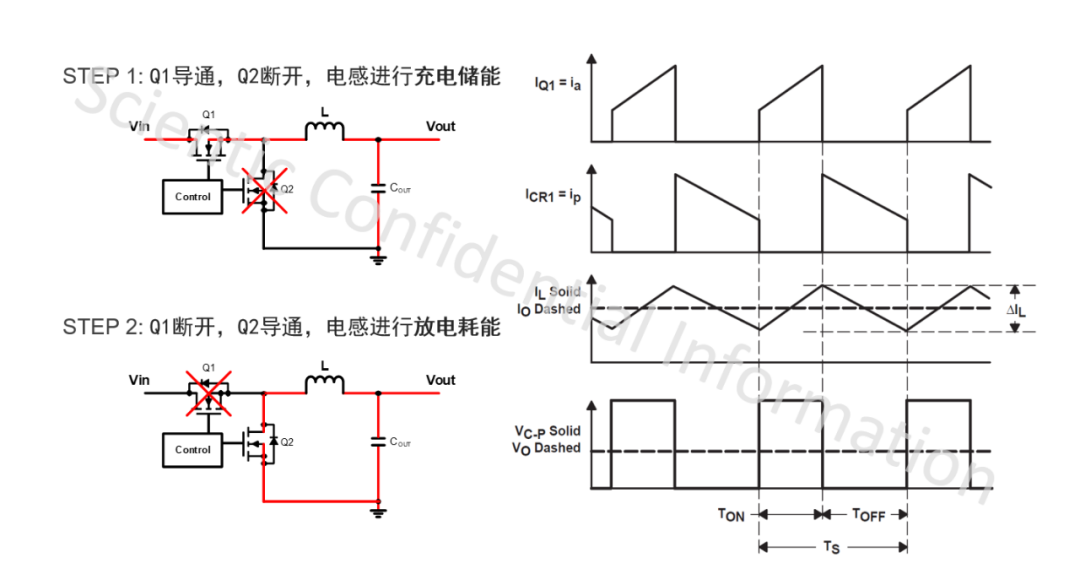

除了實心中柱的先進工藝結構，三體微自主配方的高頻低損的磁粉尤為重要，在實際應用中，電感的工作電流波形如下：
以上是Buck電路中電感的工作狀態，右側第三行為實際的充放電波形，而這個波形由兩部分組成，第一部分是虛線部分的直流偏置，第二部分是實線部分的交流偏置，由兩部分函數相加而成。

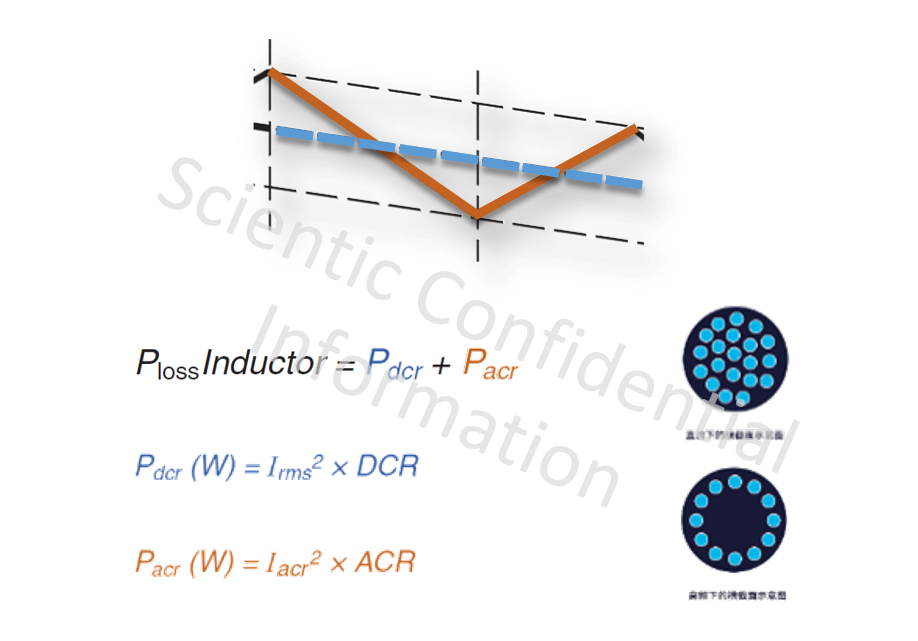

這里想說明的就是電感實際工作的狀態，它是有直流和交流兩大部分，它的耗散功率的組成，也是由直流損耗與交流損耗疊加而成。直流損耗為Pdcr=Idcr2*DCR，交流損耗為Pacr=Iacr2*ACR。
在功率電感的規格書中可以查閱到DCR值，但ACR值卻相對被忽視，對于電感來說，由于趨膚效應，電感的阻抗會隨著頻率的上升而衰減。對電感來說，如右上角，在實際工作的時候電子的狀態，相對較低頻時，由更多的電子參與工作，而在高頻下，電子的數量就減少，而電子產品為了小型化，Power的開關頻率的趨勢會越來越高，固然對電感來說，交流阻抗非常重要，且會越來越重要。除了降低DCR，降低ACR，可有效的提高電路效率，延長產品待機時間。SKFB Series的實心中柱工藝結構與高頻低損的磁粉組合，有利于提升電路效率，小米手環8支持典型模式續航長達16天，AOD模式也可使用六天。
